Обзор ASUS P8P67 WS Revolution. Топовая материнская плата для новых процессоров Intel

Введение
В сегодняшнем обзоре мы представим вашему вниманию материнскую плату для новых процессоров компании Intel Sandy Bridge. Данные процессоры были представлены перед новогодними праздниками и показали себя с лучшей стороны, как в плане производительности, так и в плане разгонного потенциала. По процессорам Intel Sandy Bridge в стенах нашей лаборатории готовиться отдельная статья. С сегодняшнем обзоре речь пойдет о материнской плате ASUS P8P67 WS Revolution предназначенной для работы в связке с данными новыми процессорами от компании Intel.
Новая материнская плата основана на системной логике Intel P67 Express и ранее не представлялась нашему читателю. Рассматриваемая материнская плата ASUS P8P67 WS Revolution относится к верхнему ценовому сегменту и на момент написания статьи имеет стоимость порядка 310-330 долларов. Данная цена является вполне оправданной, так как плата имеет полноценный ATX формат, позволяет установить до 32 Гб оперативной памяти типа DDR3, до четырех видеокарт благодаря наличию четырех слотов PCI-Express 16x под управлением чипа nVidia NF200. Тем не менее, это позволяет организовать тандем как в рамках NVIDIA 3-way SLI, так и в рамках AMD Quad CrossFireX.

Отдельное внимание производитель уделяет энергоэффективности своего нового решения. В материнской плате использована восемнадцати фазная система питания с цифровым управлением по схеме 16+2. Данное нововведение позволило достигнуть 92% энергоэффективности решения. Следует отметить, что вопросы энергоэффективности ранее не интересовали отечественного пользователя. Тем не менее, интерес к данной проблематике растет от года в год, что связано со стремительным ростом тарифов на электричество в нашей стране.

Среди коммуникационных возможностей новой материнской платы ASUS P8P67 WS Revolution хочется отметить наличие поддержки современных интерфейсов передачи данных SATA 6.0 Gbps и USB 3.0. Остальные возможности будут представлены вашему вниманию в ходе непосредственного знакомства с материнской платой.

---

Комплектация

-- Картинка кликабельна --

Материнская плата поставляется в большой черной коробке. На лицевой стороне коробки производителем перечислены все ключевые особенности решения. В первую очередь отмечена возможность создания мультиграфическим систем, наличие высоких показателей КПД решения, поддержку процессоров в интерфейсе LGA 1156, наличие двух сетевых портов.

-- Картинка кликабельна --

На оборотной стороне коробки производителем перечисляются ключевые особенности графического решения. Перечислены возможности графической подсистемы материнской платы, которая состоит из возможности установки до четырех видеокарт в систему. При этом имеется возможность работы тандема из двух видеокарт в полноценном 16x режиме или работа в режиме 8x для четырех видеокарт. При установке трех видеокарт две видеокарты будут трудиться в формате 8x, третья в режиме 16x. Для ранних графических решений было практически безразлично, в каком режиме они работают. На сегодняшний день производительность графических решений возросла многократно и для обеспечения максимальной производительности тандема из нескольких видеокарт необходимо стараться использовать полноценные 16x интерфейсы.

-- Картинка кликабельна --

В комплект поставки входит:
- материнская плата,
- инструкция,
- диск с драйверами,
- мостик SLI и 3-way-SLI,
- большое и достаточное для всех портов количество шлейфов SATA. Стандартные шлейфы SATA II не отличаются от таковых в других материнских платах, для новых портов SATA III шлейфы индивидуальные и имеют белые вставки,
- планка для портов ввода/вывода.

---

Внешний осмотр материнской платы

-- Картинка кликабельна --

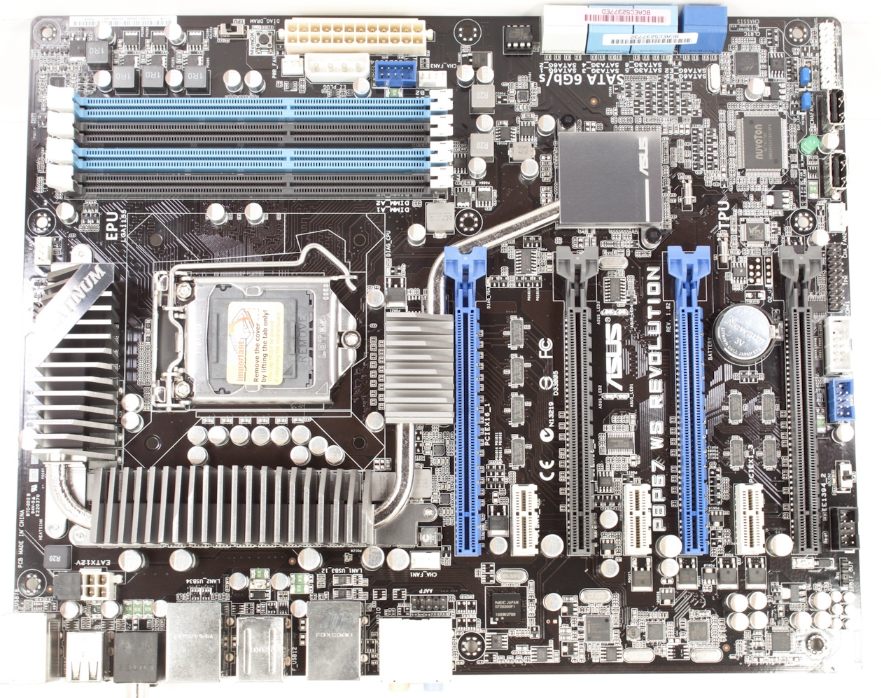

Материнская плата внешне ничем не отличается от топовых решений предыдущего поколения. Она содержит четыре слота для планок оперативной памяти типа DDR3. Справедливости ради следует отметить, что теперь за обмен данными процессора и планок оперативной памяти ответственность несет не чипсет материнской платы, а сам процессор, в который интегрирован двухканальный контроллер оперативной памяти.

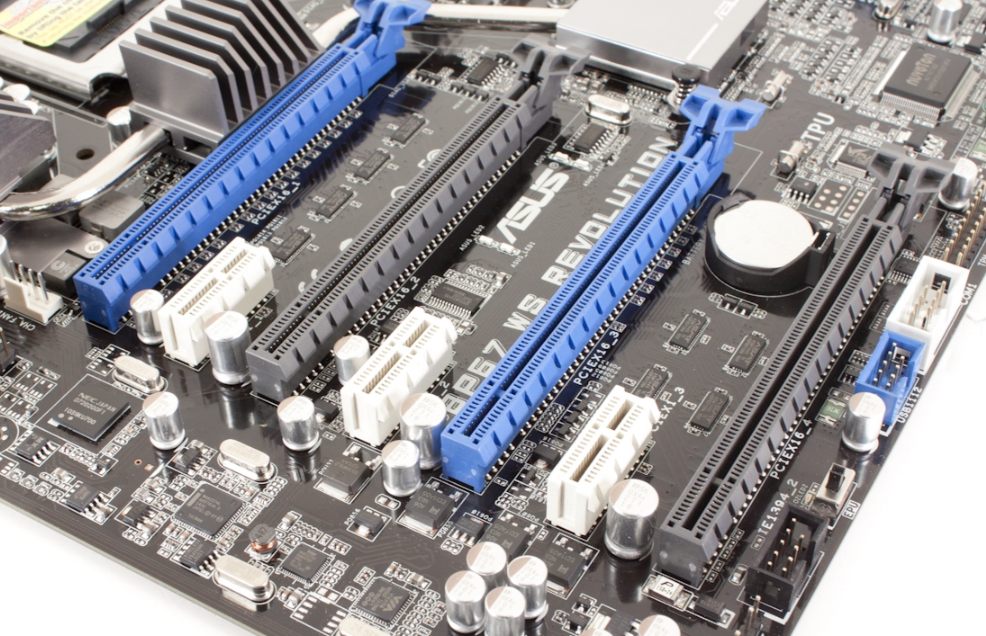

На материнской плате распаяно четыре слота PCI Express 2.0 x16, между ними располагаются слоты PCI Express x1. Данное расположение портов необходимый шаг, в противном случае, современные двухслотные видеокарты будет достаточно трудно установить в данные системы. Также следует отметить, что четвертый слот PCI Express 2.0 x16 находится не в самых лучших условиях, так как установка двухслотной видеокарты ограничит доступ к ниже лежащим портам ввода/вывода.

-- Картинка кликабельна --

На материнской плате распаян сокет Socket 1155. Крепежные отверстия вокруг сокета остались аналогичными и повторяют расстояния сокета Socket 1156, поэтому системы охлаждения от предыдущего поколения процессоров окажутся полностью совместимыми между собой.

Говоря о системе питания материнской платы, которая в данном случае прикрыта радиаторами охлаждения, следует отметить, что процессор питается за счет восемндацати виртуальных каналов и двух виртуальных каналов для питания графического составляющего. Контроллер питания у ASUS носит свое собственное название Digi+ VRM. Со слов разработчика, новый контроллер распределяет нагрузку по каналам в зависимости от их состояния, в частности, температурного режима работы. Количество активных каналов питания зависит от нагрузки на сеть питания, за счет чего и обеспечивается высокий уровень конвертации. В цепях питания распаяны все элементы. В качестве конденсаторов используются японские твердотельные элементы от Nichicon, транзисторы с низким уровнем внутреннего сопротивления.

-- Картинка кликабельна --

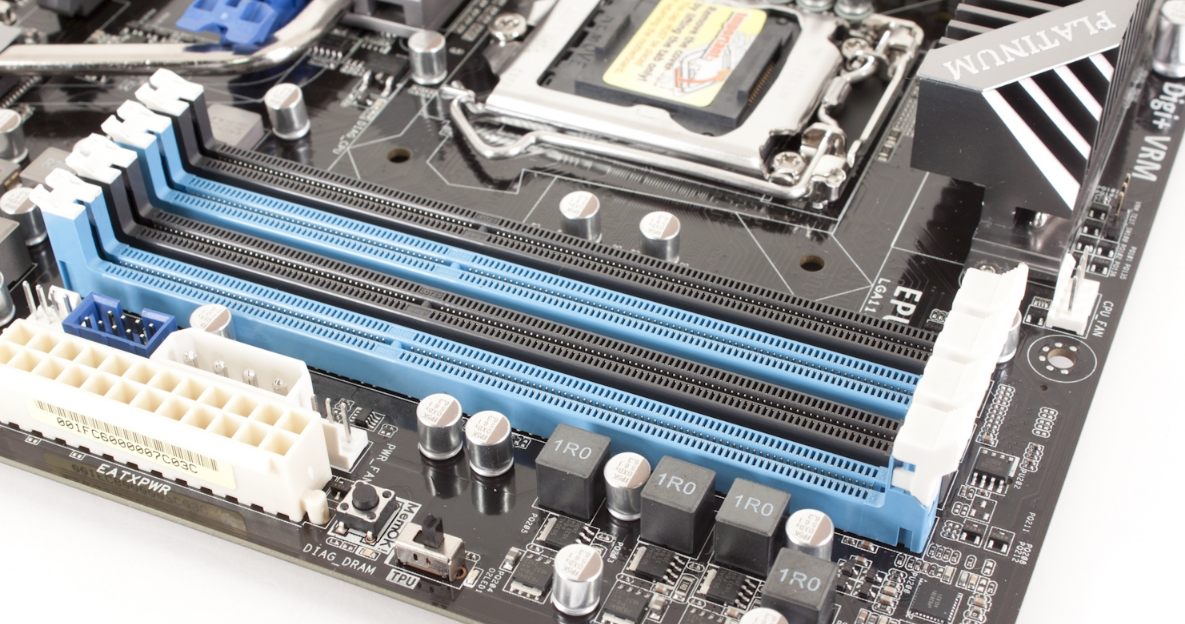

На материнской плате распаяно четыре слота для оперативной памяти типа DDR3. Все это позволяет организовать двухканальный режим работы для планок оперативной памяти объемом до 32 Гб. На плате имеется кнопка MemOk!, которая позволяет оптимизировать частоты и тайминги для новых планок оперативной платы после их установки. Тем самым, минимизируется риск отказа стартовать системы после установки новых планок оперативной памяти.

-- Картинка кликабельна --

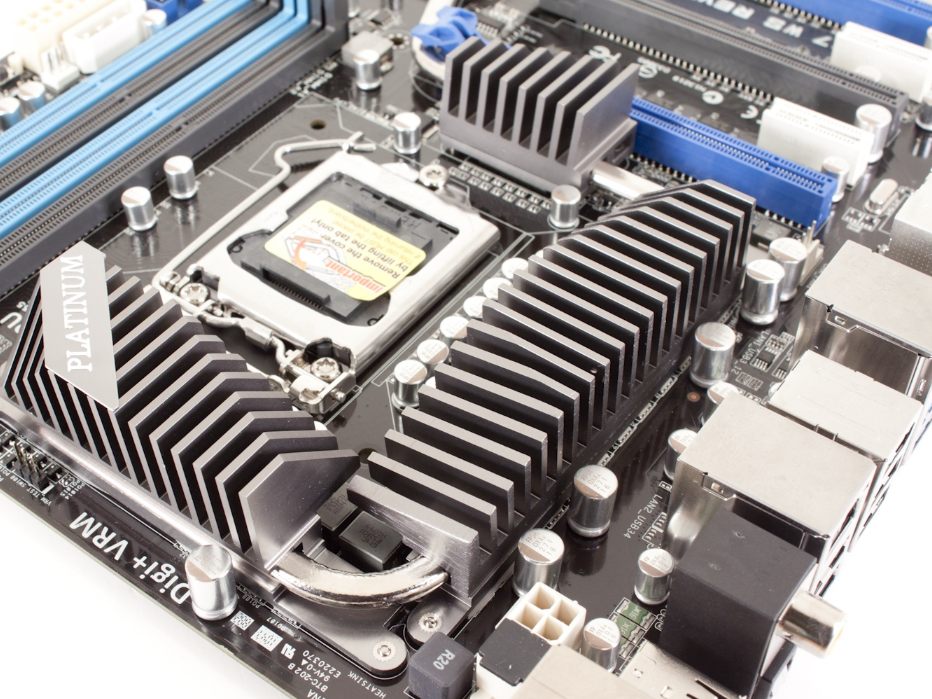

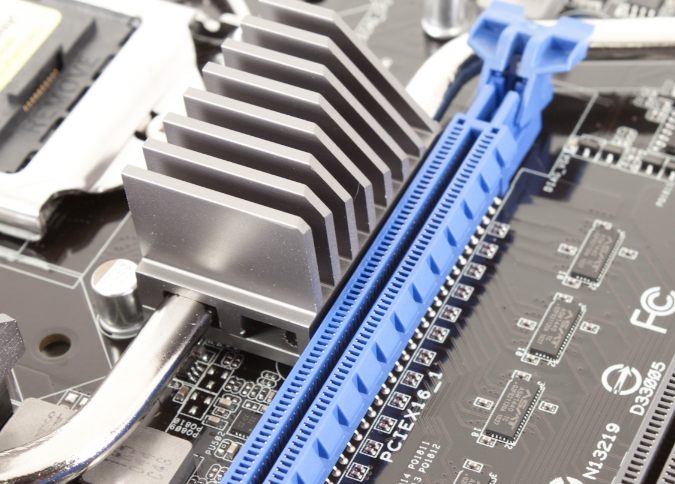

Говоря о системе охлаждения материнской платы следует отметить, что использовано четыре алюминиевых куска, которые соединены между собой тепловой трубкой. Два радиатора размещены на системе питания процессора, один размещен на чипсете, а четвертый установлен для красоты или теплоотвода. Система охлаждения греется незначительно, поэтому придумывать что-то в виде дополнительного активного охлаждения врятли придется. В этом заслуга, как нового чипсета Intel P67 Express, так и высоких показателей КПД системы питания процессора. Уровень тепловыделения чипсета не превышает 6 ватт, а КПД системы питания на уровне 93% обеспечивает теплоотвод на уровне 7-10%. Радиаторы не высокие и врятли будут препятствовать установке крупных систем охлаждения на процессор.

-- Картинка кликабельна --

На материнской плате был замещен светодиод индикации состояния, по которому можно определить о проблеме с тем или иным установленным в плату устройством. Чаще всего речь идет о процессоре, оперативной памяти или видеокарте.

-- Картинка кликабельна --

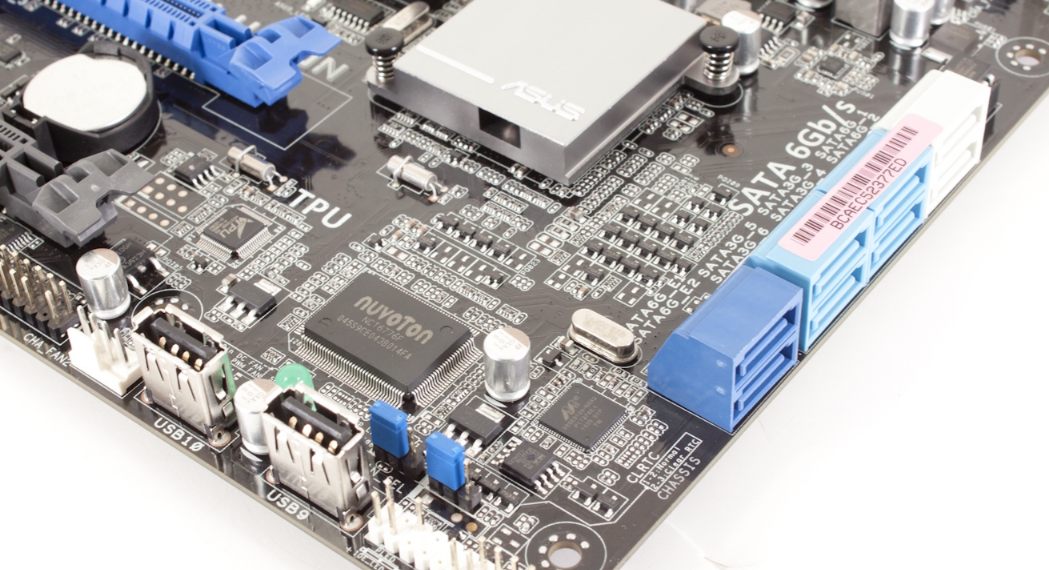

Прямо на материнской плате распаяны два USB 2.0 порта, что позволяет без дополнительных колодок организовать работу с ним. Это достаточно удобно, если в систему необходимо интегрировать какой-нибудь USB накопитель на постоянной основе.

На плате распаяно четыре порта SATA II, два порта SATA III. Контроллер NEC отвечает за два USB 3.0 порта на материнской плате.

-- Картинка кликабельна --

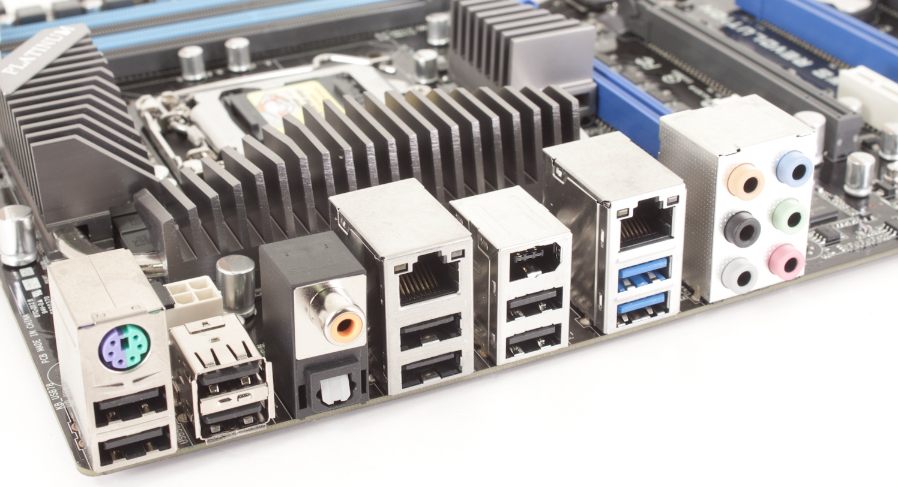

Среди портов ввода/вывода на материнской плате были замечены: 1 x PS/2, 1 x IEEE 1394a, 2 x LAN(RJ45), 2 x USB 3.0/2.0, 8 x USB 2.0/1.1, 1 x S/PDIF Out, 8 -Channel Audio I/O.

На материнской плате распаян современный контроллер Gigabit Ethernet, который при минимальном уровне загрузки центрального процессора управляет сразу с двумя сетевыми портами.Спецификации материнской платы
1. Поддержка процессоров: Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor
2. Сокет: LGA1155
3. Поддержка: Intel® 32nm CPU, Intel® Turbo Boost Technology 2.0
4. Чипсеты: Intel® P67(B3) Express Chipset ; Nvidia NF200*1

5. Оперативная память:
- 4 x DIMM, Max. 32 GB, DDR3 2133(O.C.)*/1866(O.C.)/1600/1333/1066 Non-ECC,Un-buffered
- двухканальная архитектура.

6. Слоты расширения:
- 2 x PCIe 2.0 x16 (@ x16 or x8)
- 2 x PCIe 2.0 x16 (@ x8)
- 3 x PCIe 2.0 x1 (@ x1)

7. Мультиграфические конфигурации:
- NVIDIA® Geforce 3-Way/2-Way SLI™ techonology
- ATI® CrossFireX™ technology, Quad CrossFireX™

8. Хранение данных:
- Intel® P67(B3) Express Chipset: 2 xSATA 6.0 Gb/s, 4 xSATA 3.0 Gb/s.
- Intel® Rapid Storage Technology: RAID 0,1,5,10
- Marvell® 9128 PCIe SATA6Gb/s: 2 xSATA Gb/s ports(navy blue), RAID 0 и 1

9. Сеть: 1 x Intel® 82574L GbE LAN 1 x Intel® 82579
10. Звук: Audio ALC889 8-Channel High Definition Audio CODEC
11. IEEE 1394: VIA VT6315N 2 x 1394a порта

12. USB:
- NEC USB 3.0 2 x USB 3.0/2.0 порта
- Intel® P67(B3) Express: 14 x USB 2.0/1.1 портов

---

БИОС материнской платы

-- Картинка кликабельна --

Новый БИОС материнской платы ASUS P8P67 WS Revolution является одной из полноценных реализаций технологии EFI. Новая технология реализовывается производителями материнских плат достаточно давно. Принципиальное ее отличие от предыдущих БИОСов является уход от 16-битных версий систем ввода-вывода, которые были реализованы еще во времена операционной системы DOS. Переход на новую платформу приносит пользователям новый полностью графический интерфейс, новые возможности работы персонального компьютера без операционной системы и поддержку устройств хранения данных объемом более 2,2 ТБ, чем были озабочены многие производители винчестеров в последние два года.

-- Картинка кликабельна --

Новый БИОС на базе EFI работает достаточно быстро и для того, чтоб увидеть его загрузку необходимо сразу вывести мониторы из энергосберегающих режимов, иначе он включится только к моменту загрузки операционной системы.

Проблема поддержки жестких дисков объемом более 2,2 Тб заключалась в отсутствии возможности загрузки с них операционной системы. Новый БИОС материнской платы ASUS P8P67 WS Revolution поддерживает новую загрузочную запись GPT, вместо старой доброй MBR и может вызывать загрузчик операционной системы с новых дисков. Тем не менее, пользователи должны осознавать, что данная возможность имеется только для 64-битных операционных систем. Устаревающие 32-х битные данную возможность не поддерживают.

-- Картинка кликабельна --

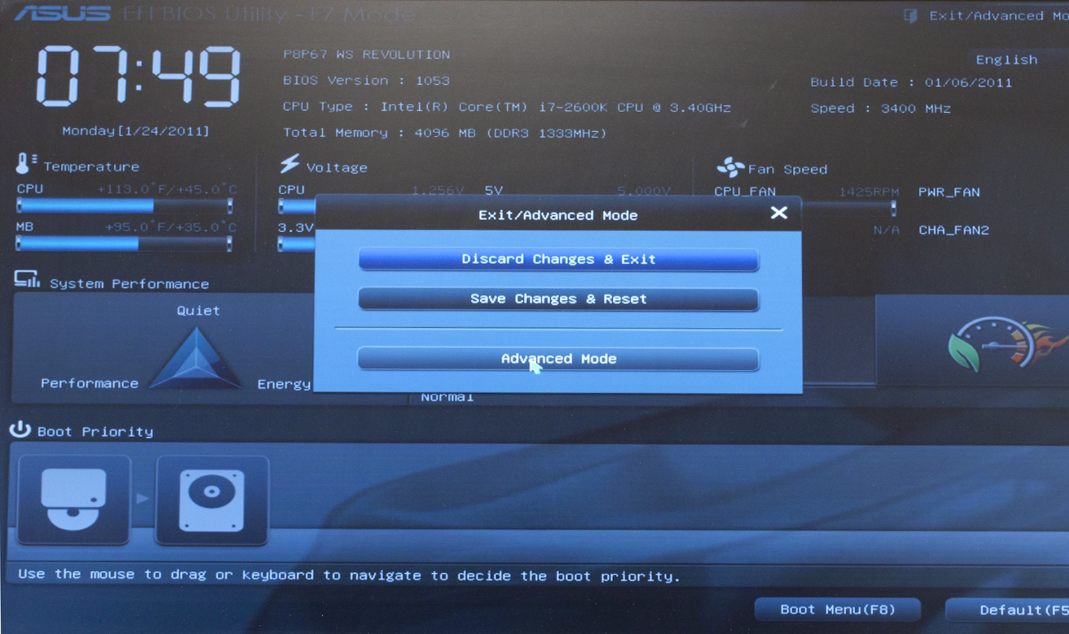

БИОС материнской платы впервые стал полностью графическим. Мы бы на месте ASUS постеснялись интегрировать подобную графическую оболочку в материнскую плату стоимостью в 9 тысяч с лишним рублей. Даже обычный курсор мышки выглядит в лучших традициях Windows 2.03, которую застали не многие сегодняшние владельцы персональных компьютеров, которые в лучшем случае застали старую добрую Windows 3.11 для рабочих групп.

Но это лишь одна сторона проблемы. С другой стороны, все современные пользователи уже настолько привыкли к обычному виду БИОС материнских плат, что все эти приблуды с графическими режимами им не нужны, - они же заходят туда только в крайних случаях, а кто-то не знает о его существовании с момента приобретения компьютера и до его замены.

Нам могут возразить оверклоккеры, которые работают через БИОС материнской платы. Благо таких оверклоккеров становится все меньше, благодаря приближению программного обеспечения материнских плат к ним. Теперь даже самый маломайских набор программного обеспечения к материнским платам позволяет выполнять разгон практически любого компонента системы. Как правило, БИОС оказывается нужным для фиксации полученных результатов.

-- Картинка кликабельна --

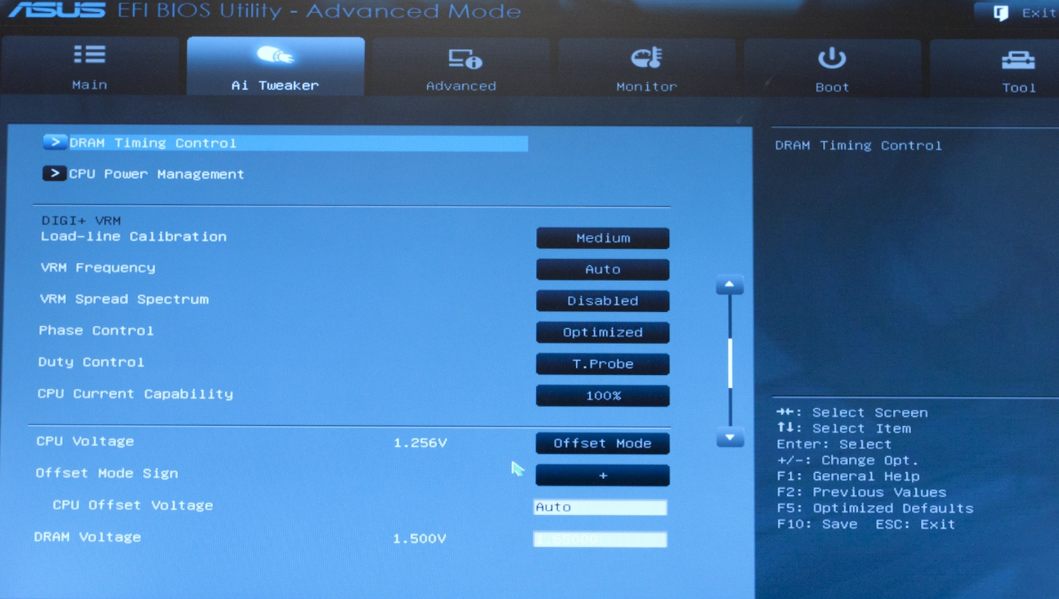

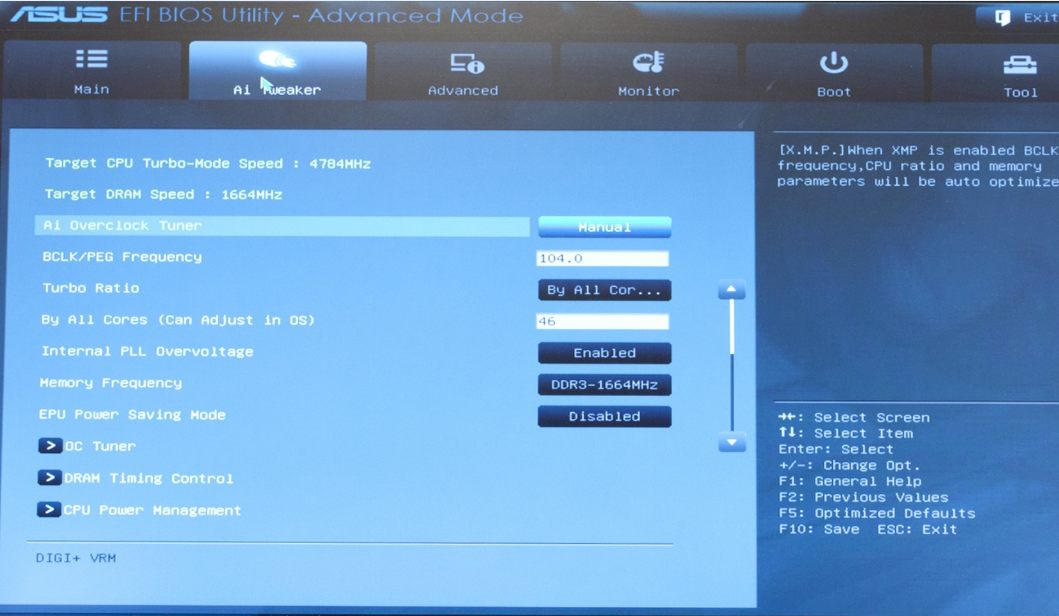

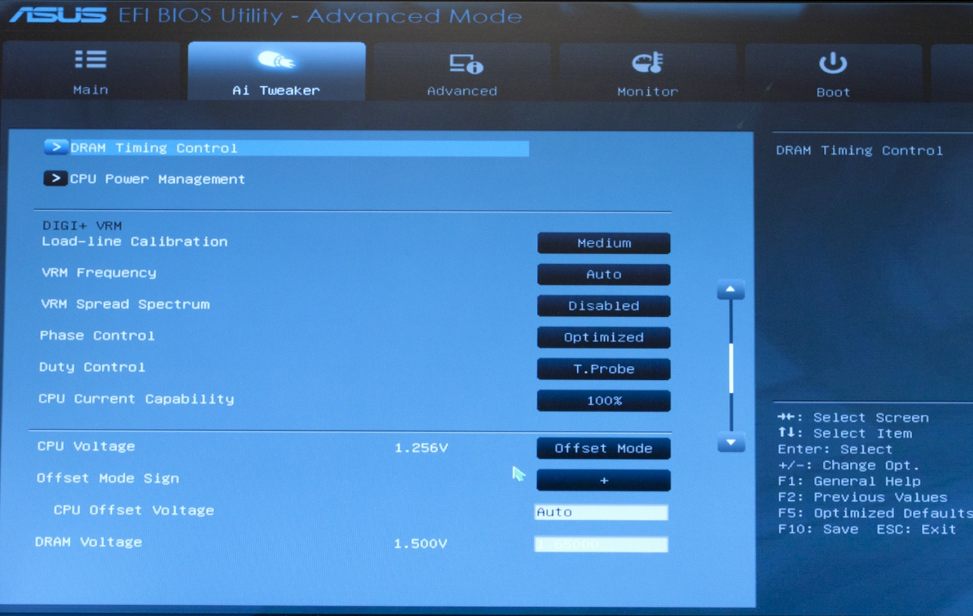

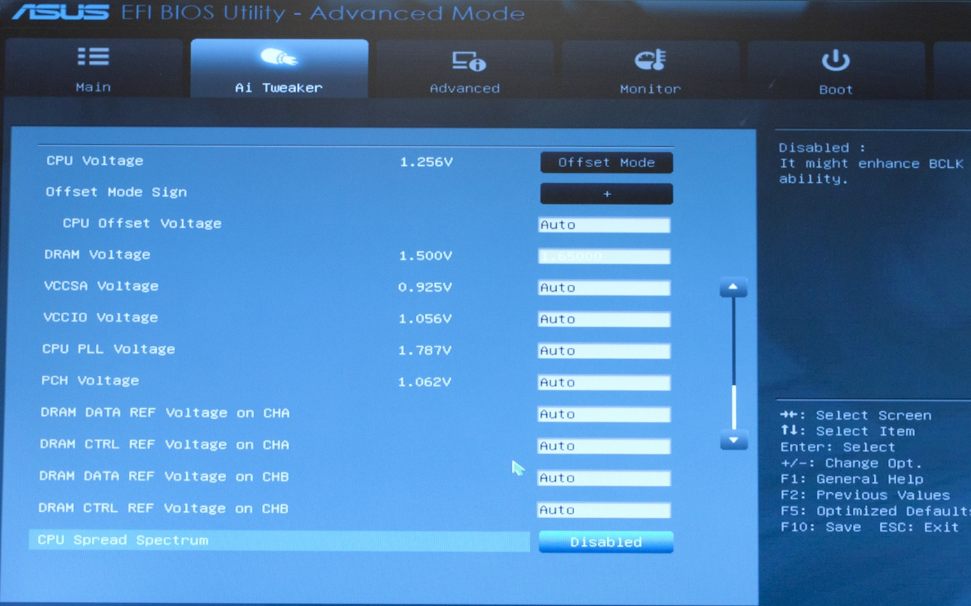

Говоря о возможностях разгона у материнской платы, следует отметить, что они безграничны. У пользователя имеется возможность работы со всеми множителями процессора, напряжениями, пользователь может вручную ограничить уровень потребляемого электричества процессора, регулировка режимов работы каналов питания процессора через контроллер Digi+ VRM, тайминги работы планок оперативной памяти.

-- Картинка кликабельна --

Пользователю даются широкие возможности по созданию и управлению профилями разгона, работы системы. Реализован достаточно интересный графический режим выбора последовательности выбора источника загрузки операционной системы.

---

Разгон материнской платы

-- Картинка кликабельна --

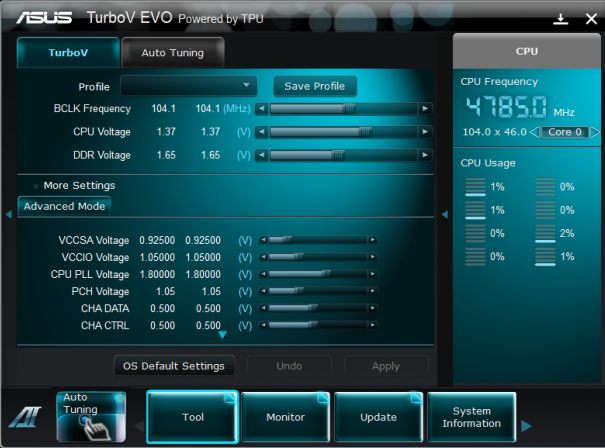

Говоря о разгоне процессора на материнской плате, гораздо удобнее его осуществлять через программу AI Suite от ASUS. Об уникальных возможностях разгона процессоров Intel Sandy Bridge будет рассказано в соответствующих статьях. Следует лишь отметить, что автоматические режимы разгона материнских плат ASUS ушли далеко вперед и за счет собственных сил позволяют разогнать процессор на 30 и более процентов.
Наш процессор изначально трудящийся на частоте 3,4 Ггц в автоматическом режиме был разогнан до частоты 4,75 Мгц. В ручном режиме рабочая частота оказалась равной 5,1 Ггц. При этом материнская плата свободно переносила повышения частот шины до 180 Мгц и более.

---

Заключение
Говоря о материнской плате ASUS P8P67 WS Revolution, мы не можем сказать, что она нам просто понравилась. На сегодняшний день эта материнская плата является пределом совершенства. Плата позволяет осуществлять самые дерзкие выходки при его разгоне, отлично управляет PWM вентиляторами в системе, сама следит за уровнем энергопотребления, поддерживает все необходимые режимы работы с графическими системами на рынке.

Материнская плата ASUS P8P67 WS Revolution действительно является топовой моделью для построения серьезных игровых решения будь-то на платформе от NVIDIA или AMD. Современные процессоры от Intel - Intel Sandy Bridge обеспечивают уверенный прирост производительности при их разгоне, особенно, при использовании процессоров серии "K".

У материнской платы есть много нужных функций, но есть и много абсолютно не нужных, на которых мы остановились в ходе обзора. Но что поделать, материнская плата относится в верхнему ценовому диапазону и должна удовлетворять требованиям любого пользователя.
