Качество блока питания в игровых сборках и рабочих станциях напрямую влияет на стабильность работы систем и долговечность. Важны стабильность напряжений по основной 12В линии и второстепенным линиям, наличие актуальной системы защиты от короткого замыкания, перегрузок и другого типа проблем, а также высокий КПД, хоть и этот параметр в условиях стоимости электричества в России актуален меньше, но является признаком использования качественной схемотехники. Изучаемый сегодня PCCOOLER YN850 соответствует этим требованием и может обеспечивать стабильное питание топовым видеокартам AMD и NVIDIA, включая и те что оснащены разъемом 12VHPWR.

Комплектация

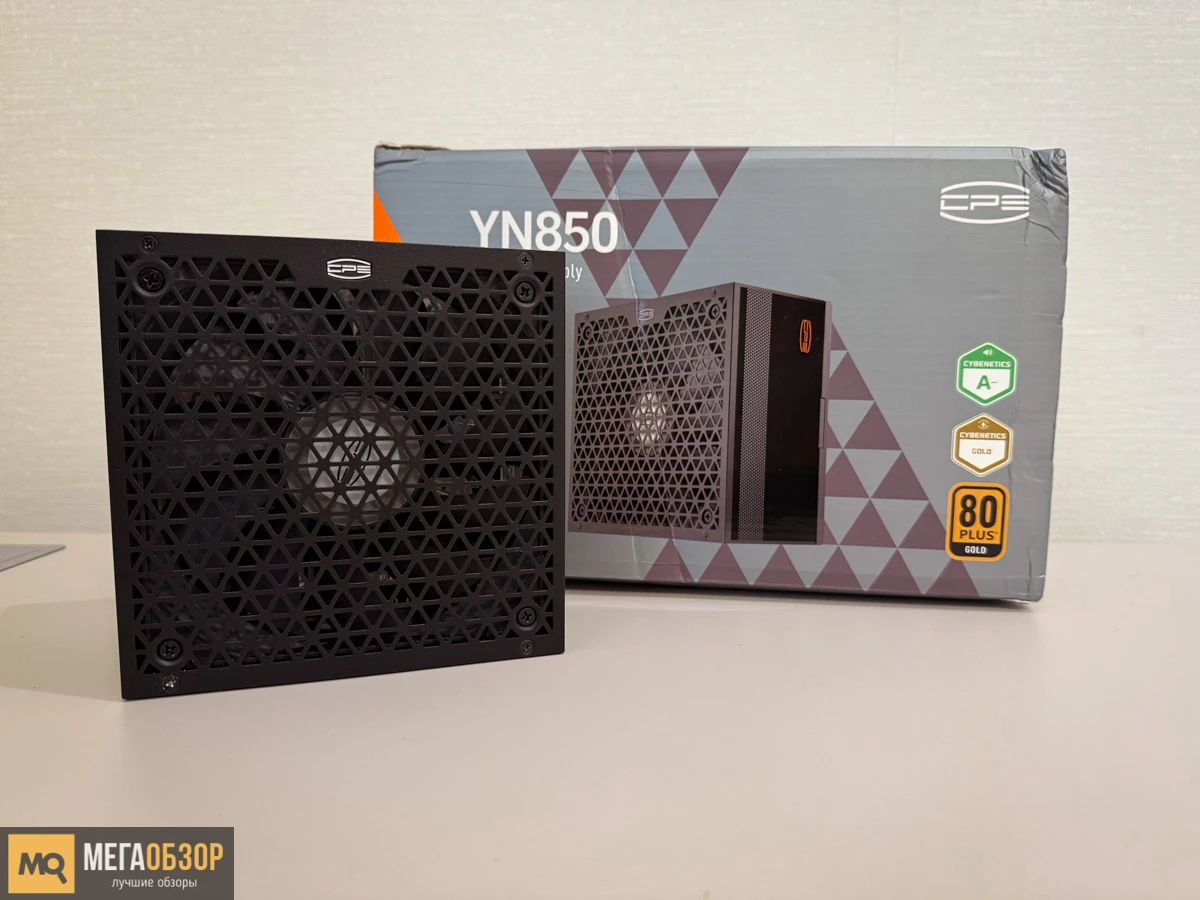

Поставляется в коробке с аккуратным оформлением. Приведены данные по мощности, соответствии требованиям ATX 3.1 и PCIe 5.1, логотип сертификата эффективности 80Plus Gold.

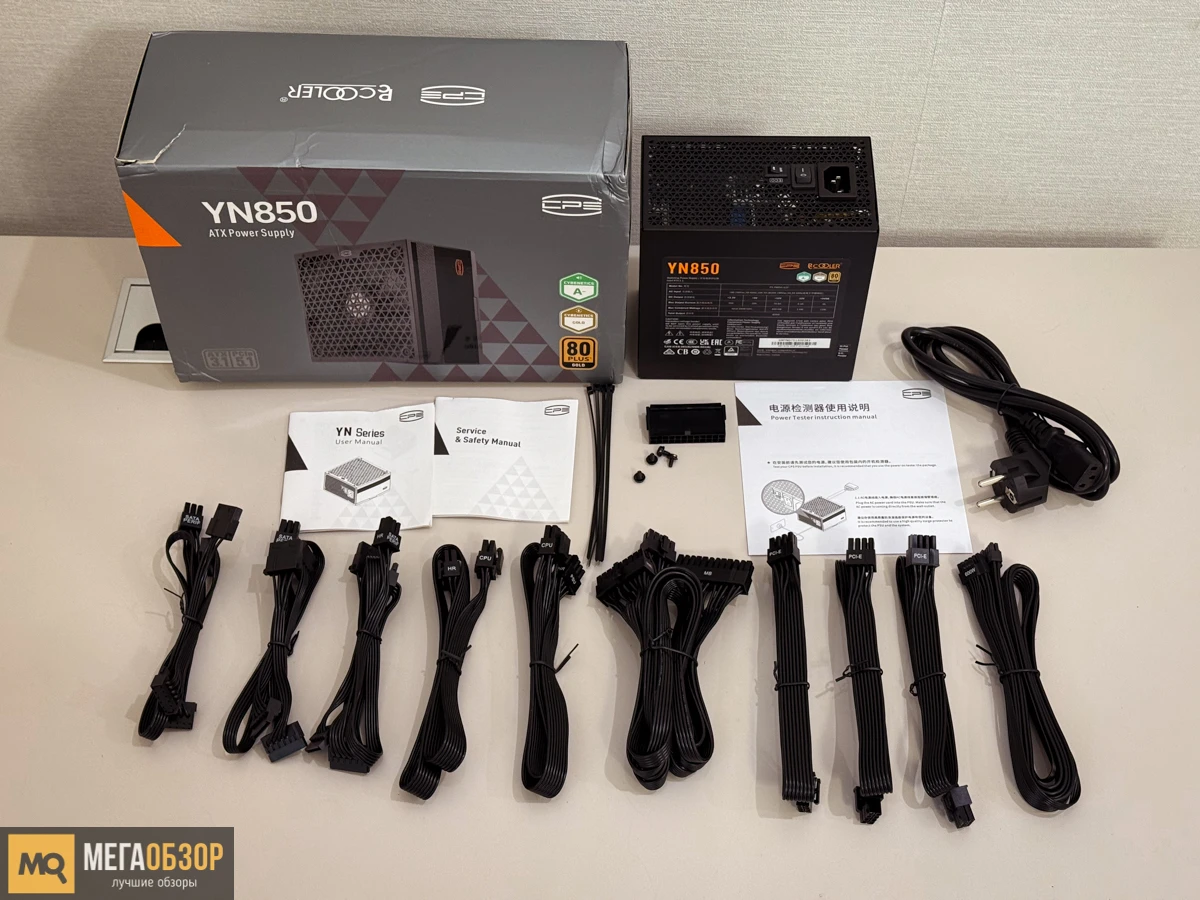

В комплект входят модульные кабели, силовой кабель, пластиковые стяжки, стартер для запуска без материнской платы, винты для монтажа в корпусе, руководство пользователя и гарантийный талон.
Внешний вид

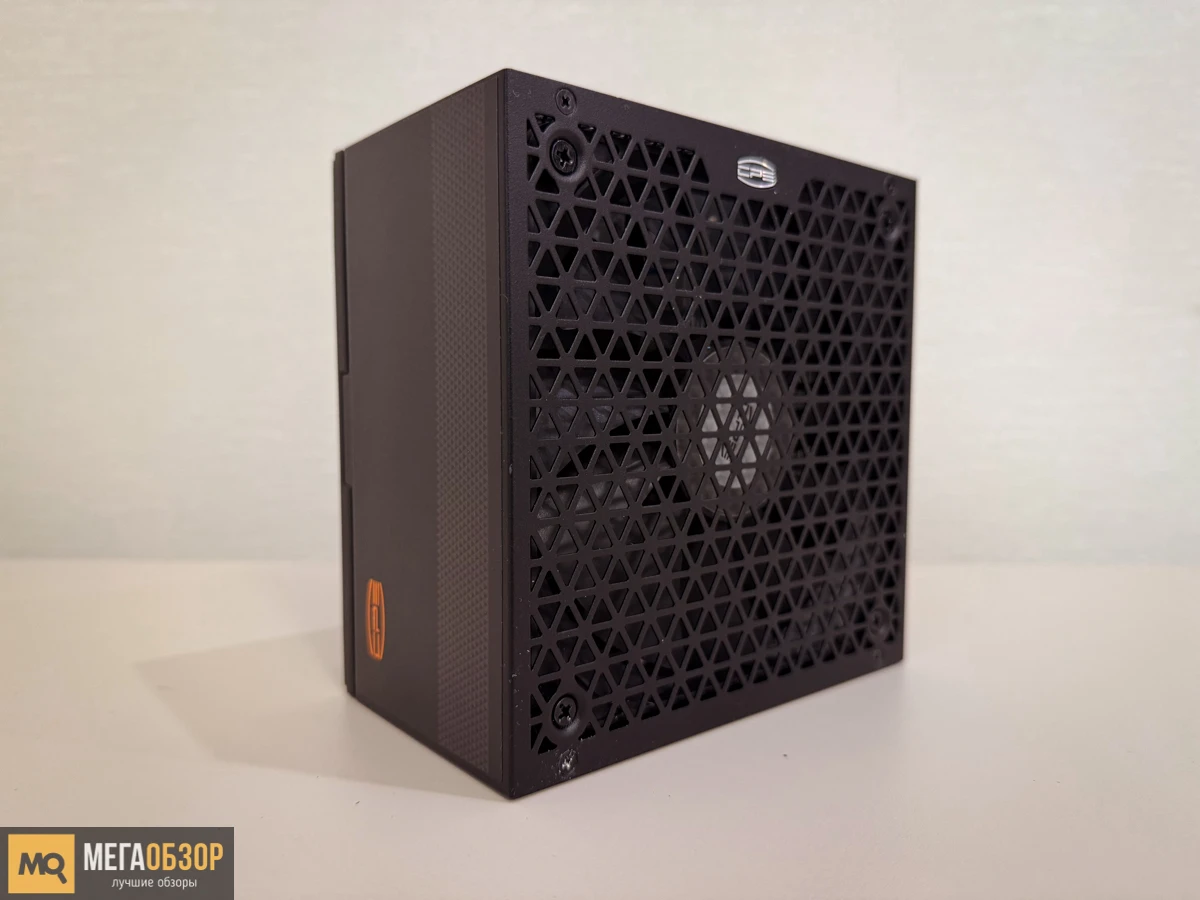

Большая часть корпуса с вентиляционной решеткой в виде сетки с треугольными вырезами, обеспечивая эффективный отвод тепла при нагрузке. На крышке компактный островок с логотипом бренда.

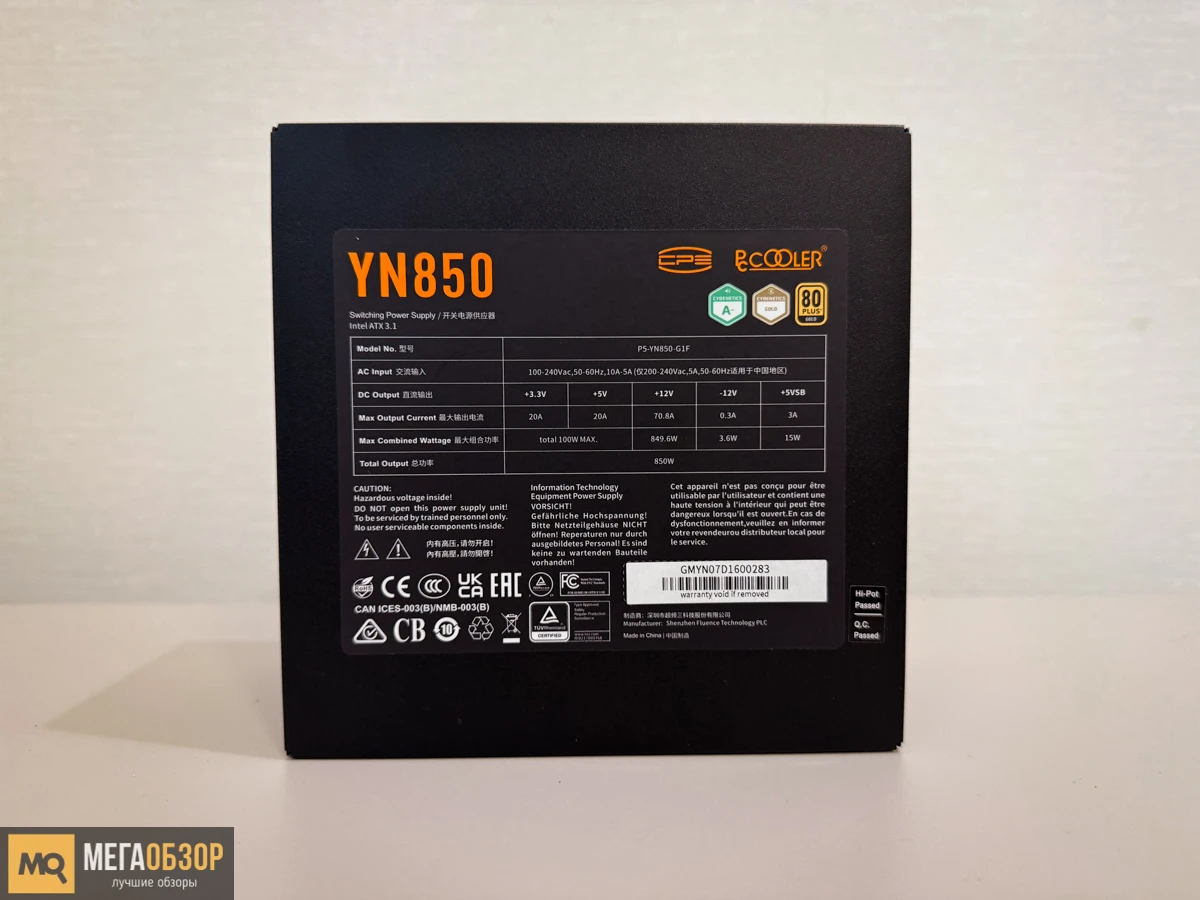

На основании наклейка на которой информация по названию модели, полученным сертификатам, данным по производителю и нагрузочная таблица. Согласно этим данным на линию 12В выдает 849.6 Вт до 70.6А, суммарные 100 Вт на линии 3.3В и 5В по 20А.

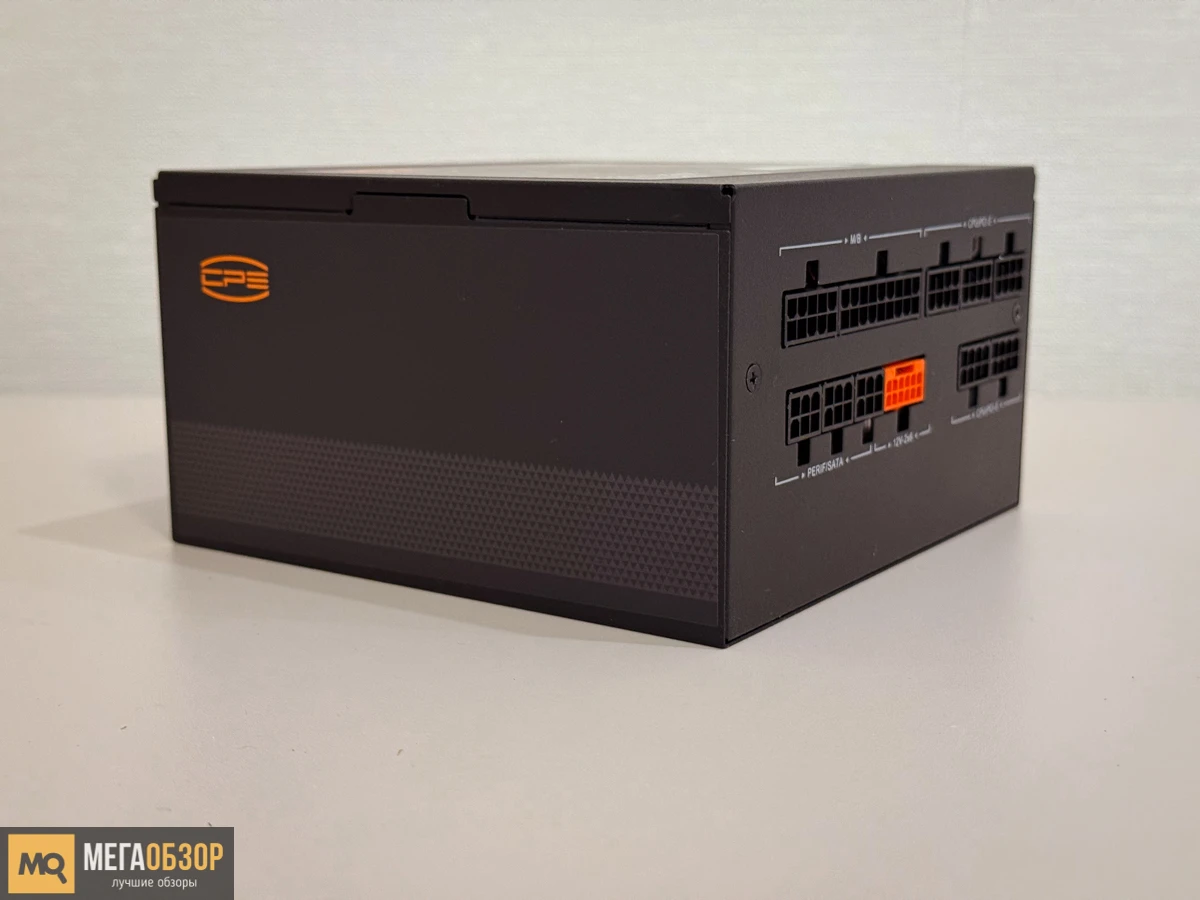

Это полностью модульный блок питания. Панель для подключения системных кабелей разделена на группы и подписана. Гнездо 12VHPWR ярко-оранжевого цвета, остальные черные.

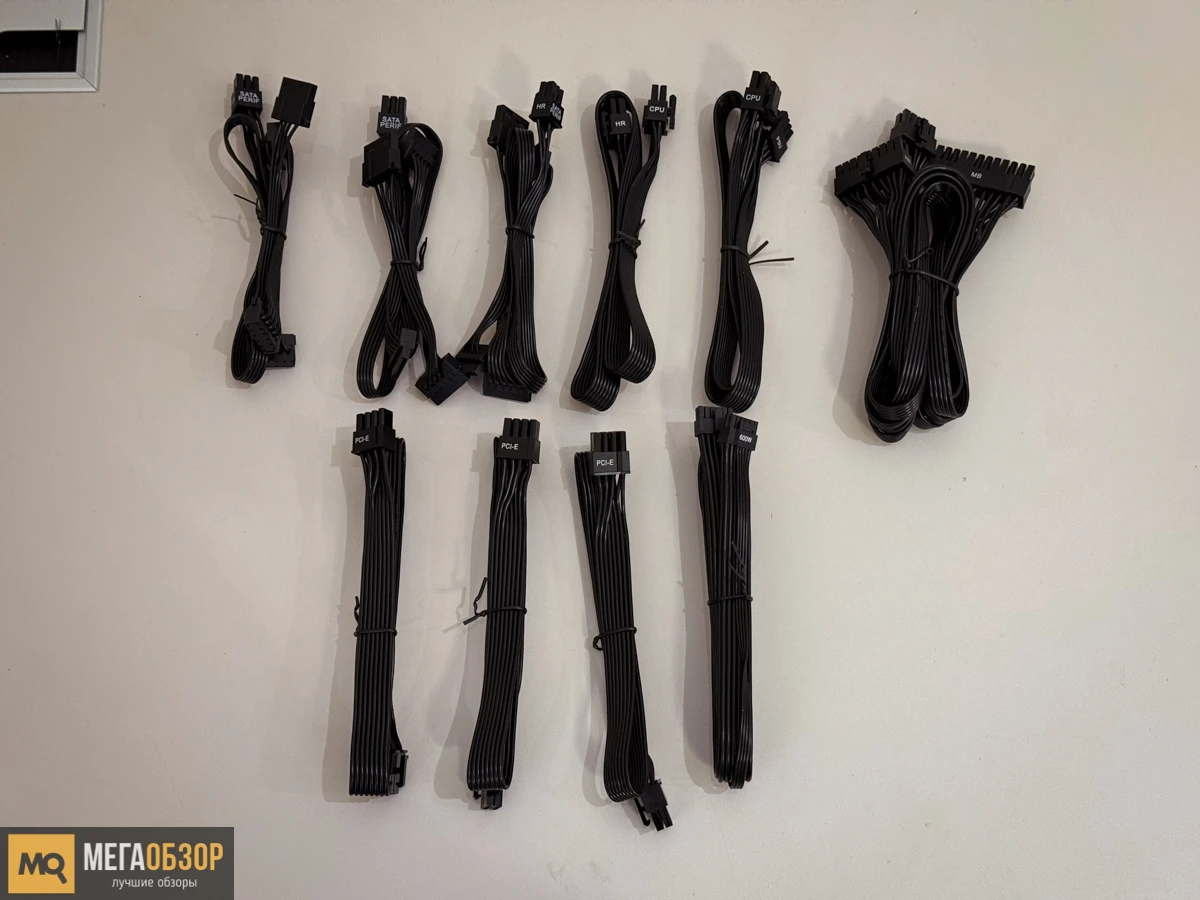

Все комплектные кабели у PCCOOLER YN850 с плоским исполнением, упрощающим аккуратную укладку внутри корпуса. Сечение преимущественно 18AWG. Кабель с разъемом 12VHPWR рассчитан на 600 Вт и может использоваться с топовыми видеокартами, сечение его кабелей 16AWG, длина 65 мм. Также есть три отдельные ветки с 8-пиновым PCIe.

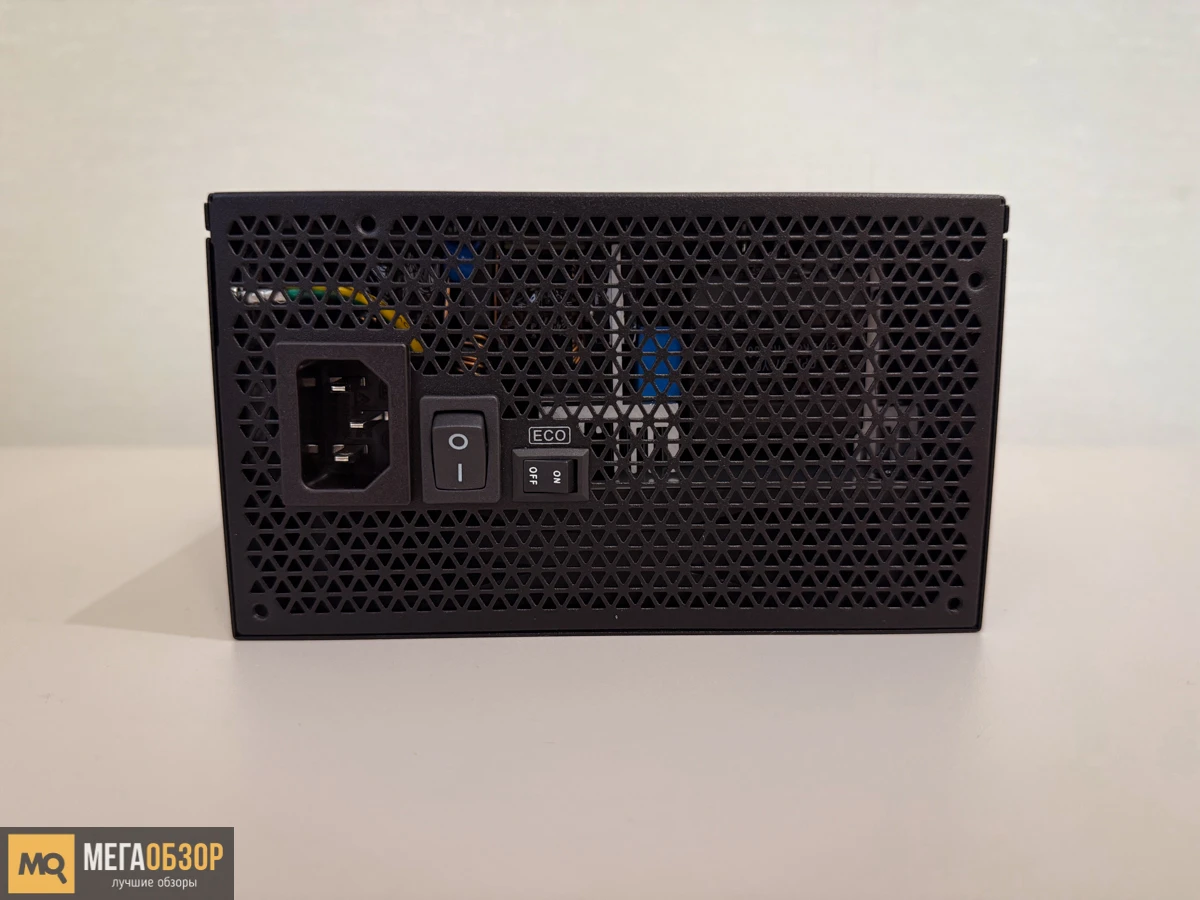

На задней панели помимо тумблера питания есть отдельный переключатель, отвечающий за работу гибридного режима работы вентилятора в котором вращение вентилятора может быть остановлено в зависимости от уровня потребления системы, обеспечив полностью бесшумный режим работы.

По краям декоративная наклейка с минималистичным оформлением. Размеры корпуса 150х150х86 мм.

Внутренняя часть

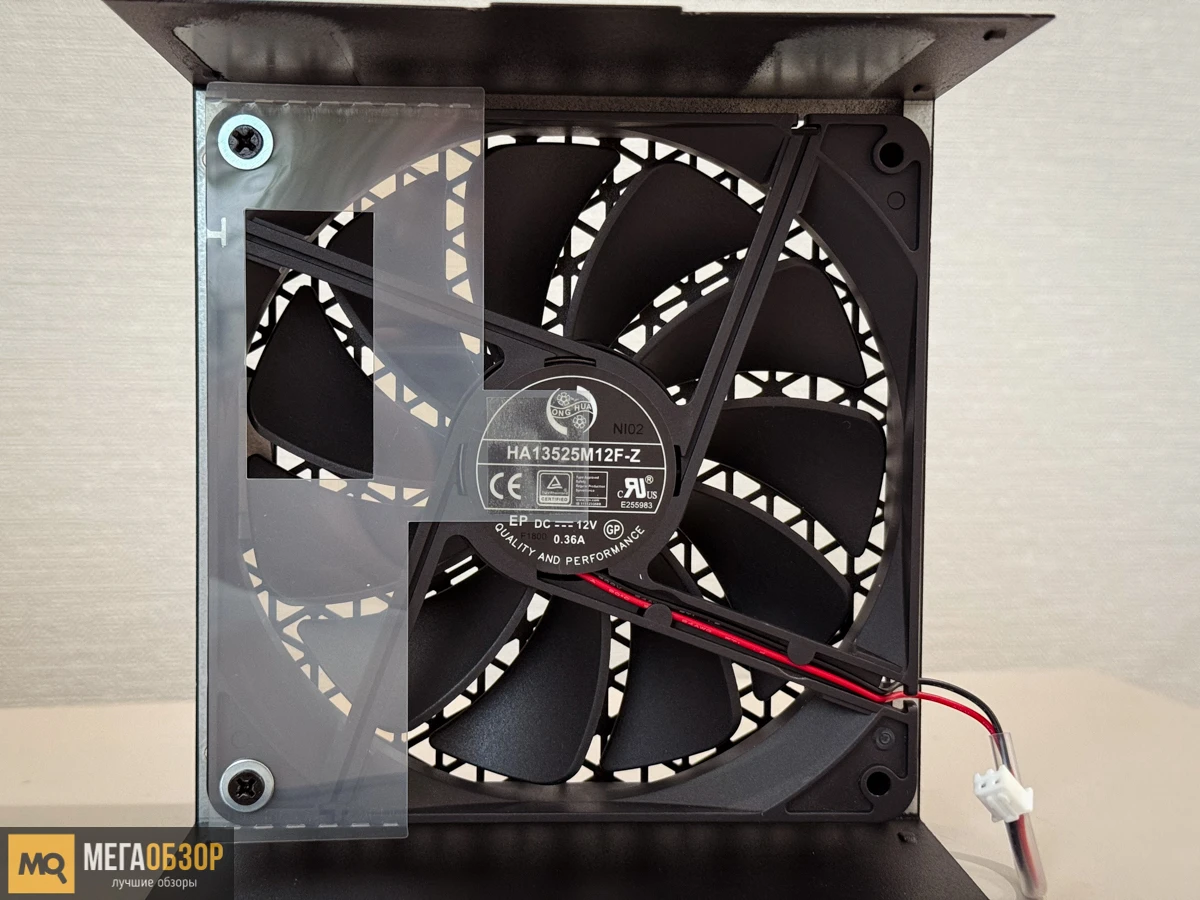

За охлаждение отвечает 135 мм вентилятор с маркировкой HA13525M12F-Z. Гидродинамический подшипник и высокий ресурс службы. Максимальная скорость вращения 2000 оборотов в минуту.

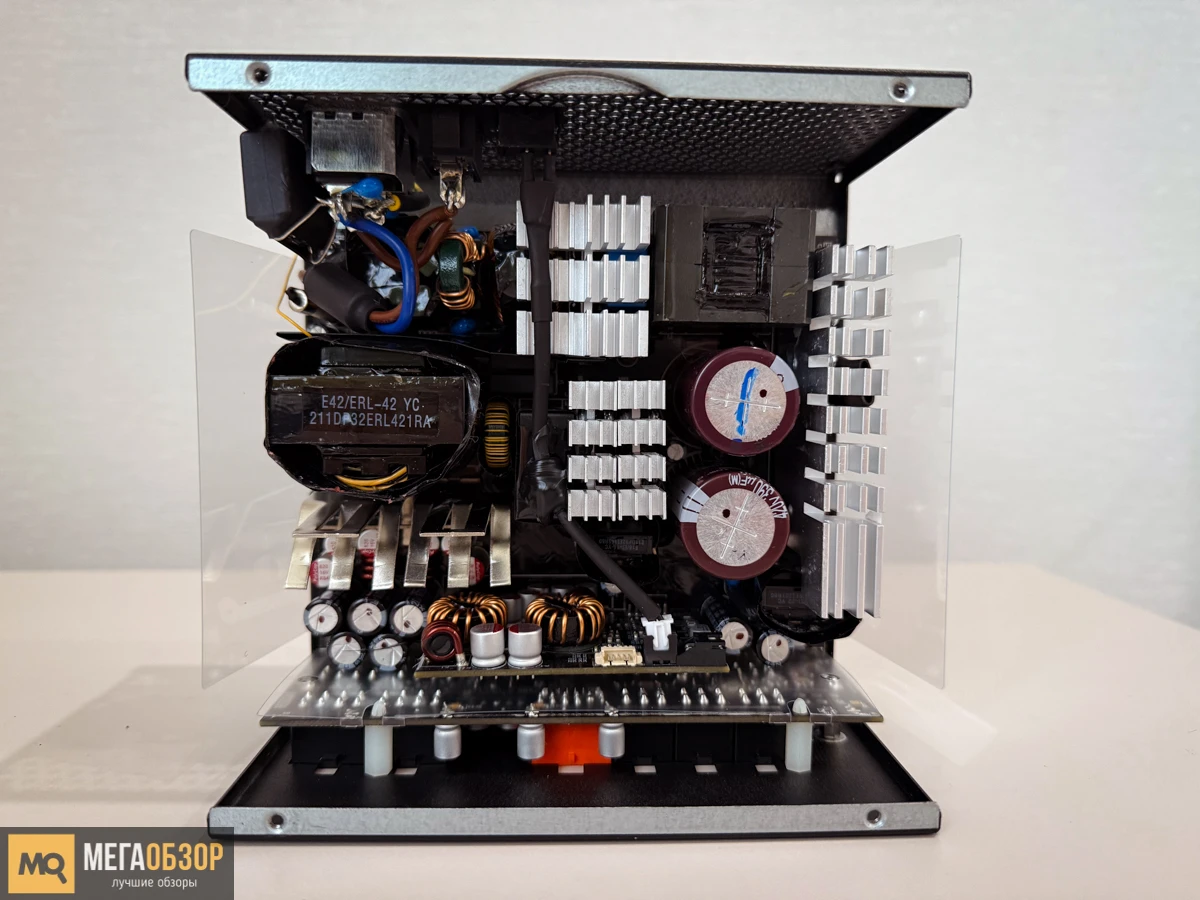

На входе два X-конденсатора, четыре Y-конденсатора, дроссели и варистор. Защитные реле и термистр. Здесь резонансная полномостовая схема работы.

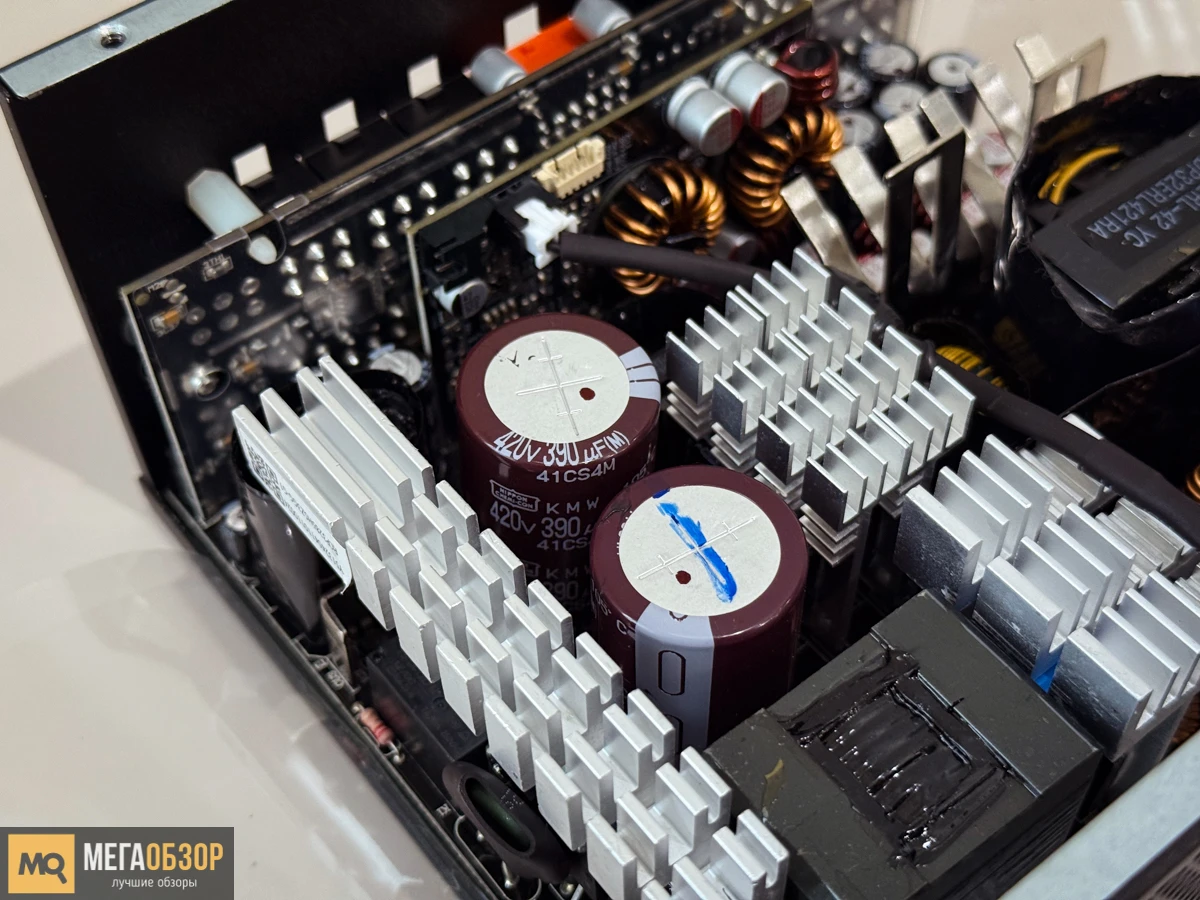

Три алюминиевых радиатора с оребрением. В схемотехнике используются преимущественно конденсаторы Nippon Chemi-Con и Rubycon. Два высоковольтных 420В 390 мКф. Электроника, отвечающая за линии 3.3В и 5В, размещена на отдельной плате.

Здесь также японские конденсаторы, рассчитанные на длительную эксплуатацию.

Тесты

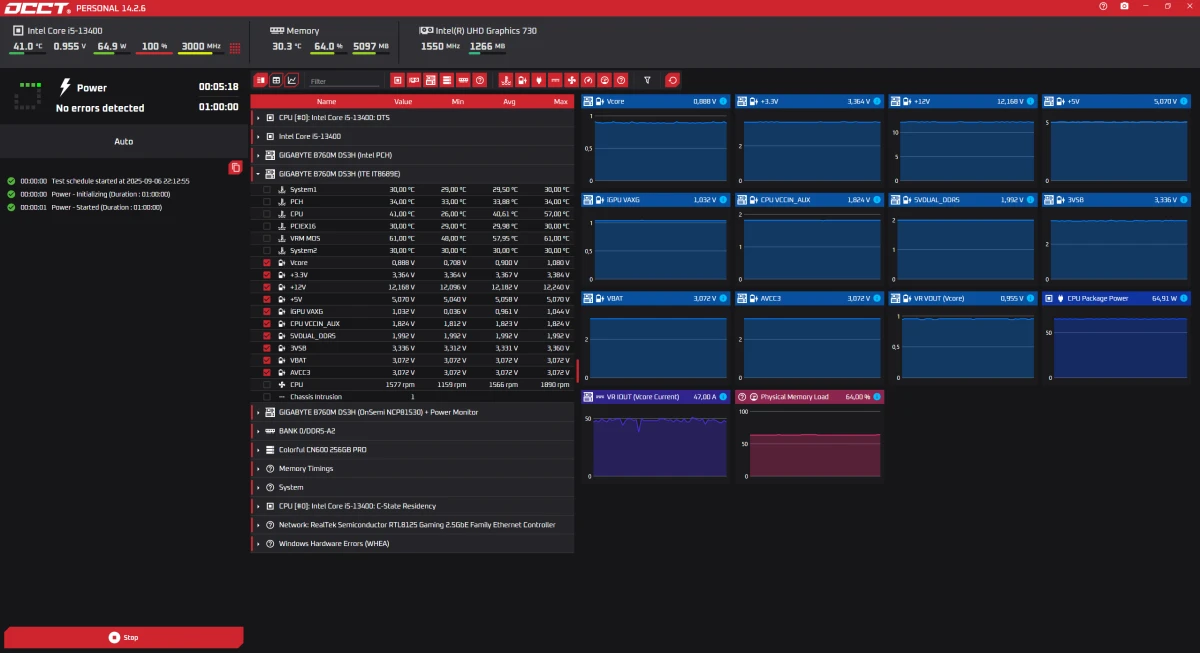

OCCT

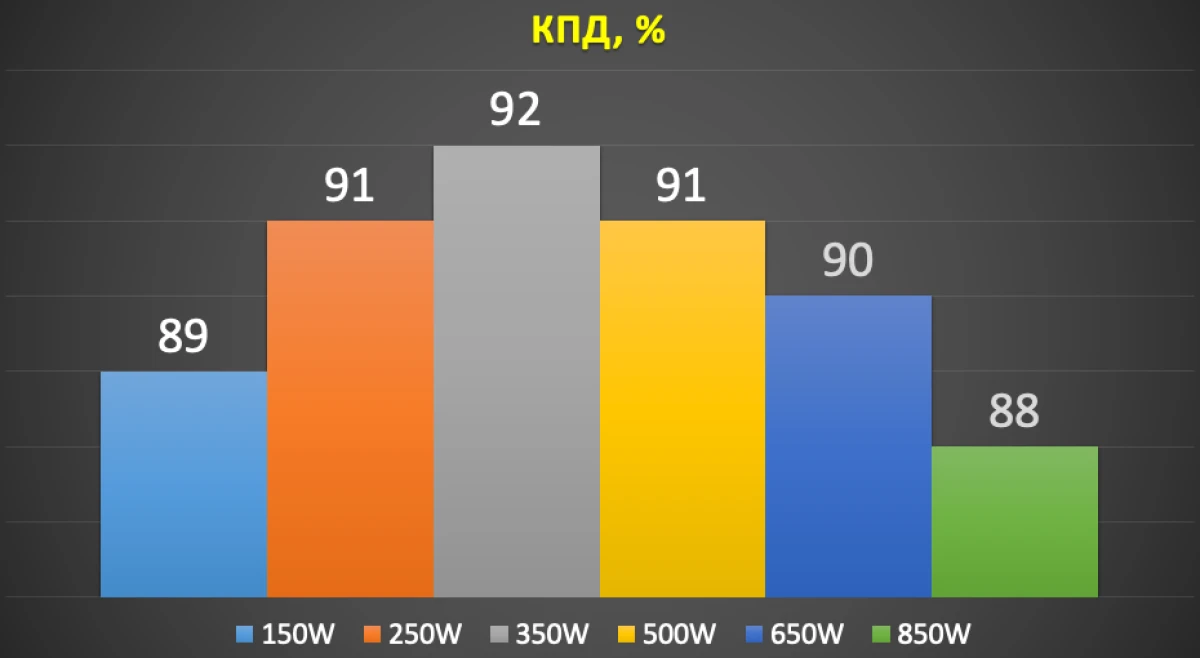

КПД

| Данные |
150W | 89 |
350W | 91 |
450W | 92 |
500W | 91 |
750W | 90 |
850W | 88 |

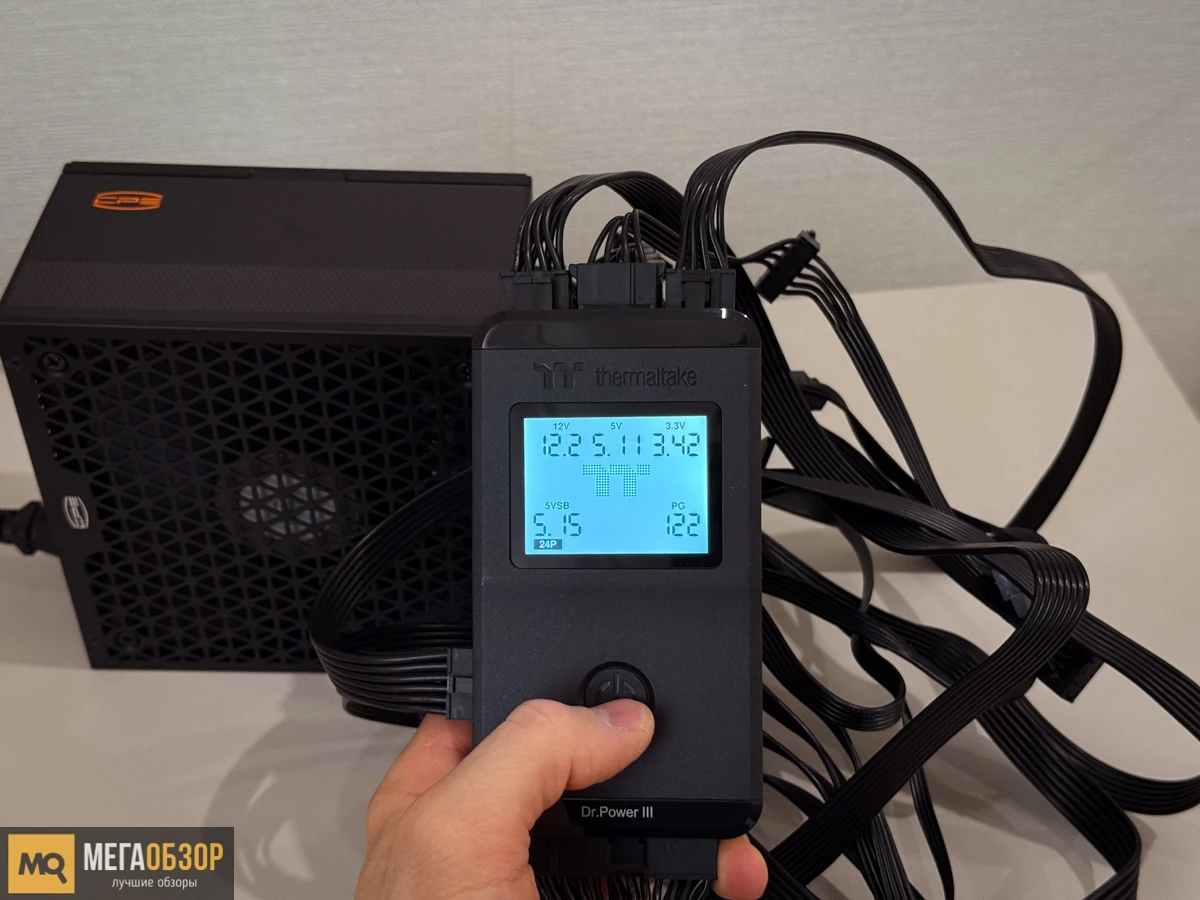

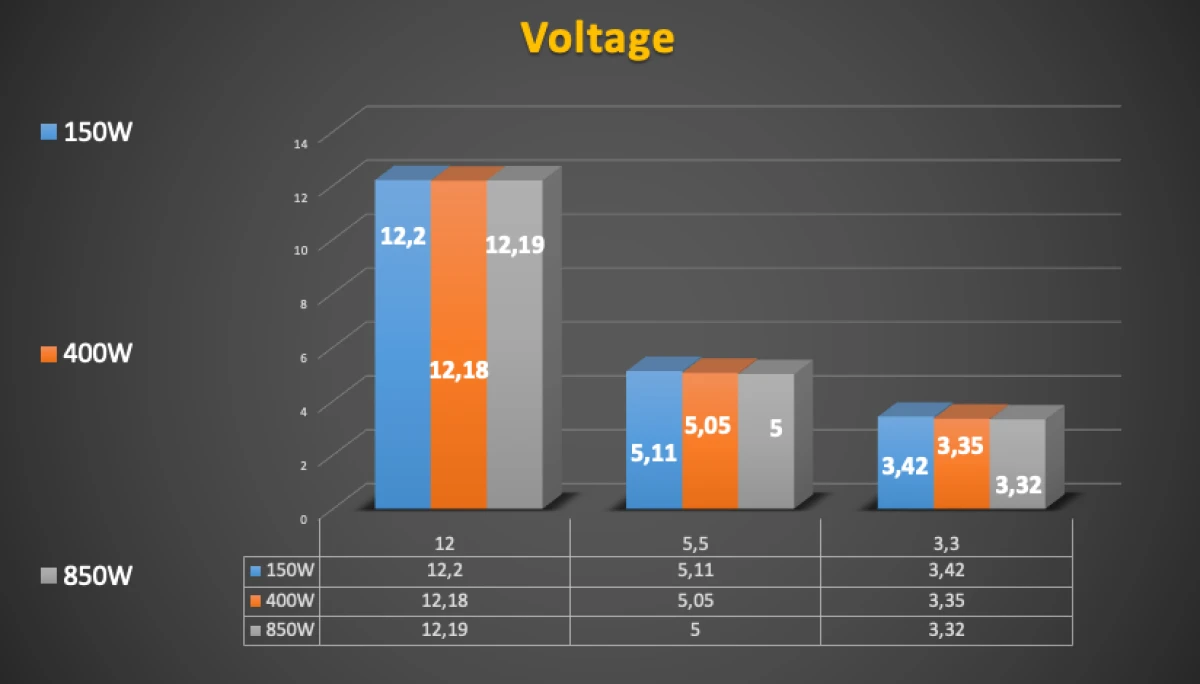

Уровень напряжения на линиях

| 150W | 450W | 850W |
12 | 12,2 | 12,18 | 12,19 |
5 | 5,11 | 5,05 | 5 |
3,3 | 3.42 | 3.35 | 3.32 |
Шум замерялся на расстоянии 30 сантиметров в условиях открытого стенда.

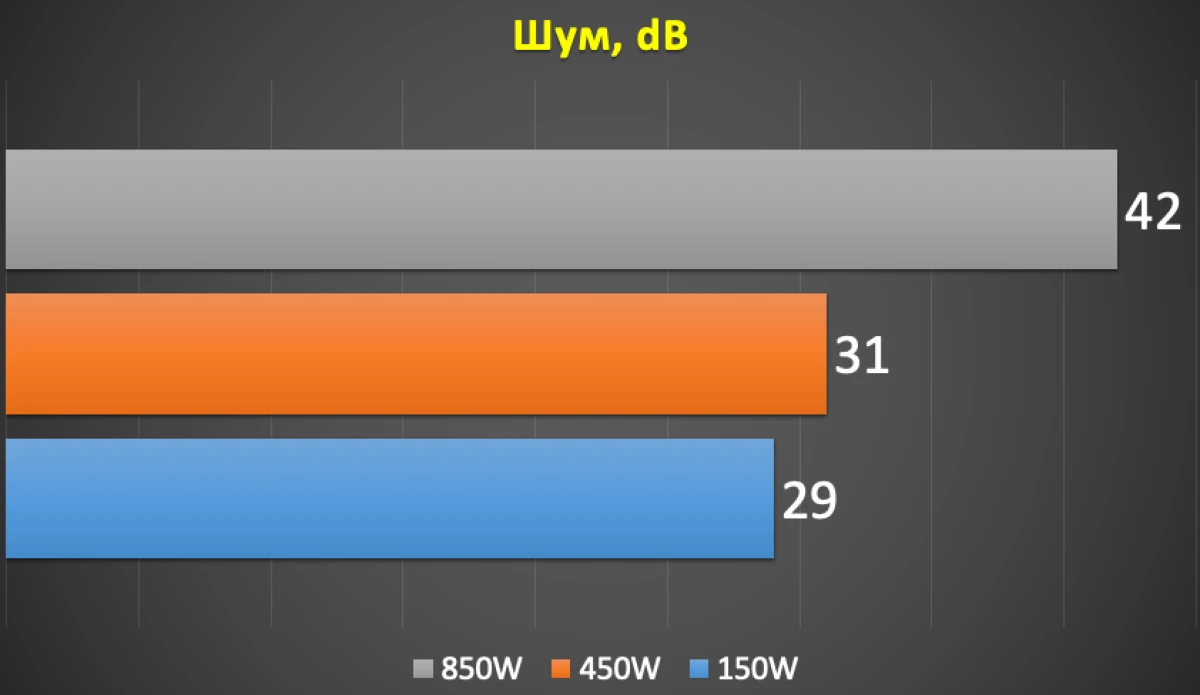

Уровень шума
| Данные |
150W | 29 |
450W | 31 |
850W | 42 |
Итоги

PCCOOLER YN850 – надежный полностью модульный блок питания с PCIe 5.1 (600 Вт на 12VHPWR) и ATX 3.1 для эксплуатации в игровых системах со старшими видеокартами и процессорами, обладающий всеми типами защит и демонстрирующий высокую стабильность напряжения по всем трем линиям. Качество исполнения этой модели подтверждено 5-летней гарантией производителя.
PCCOOLER YN850 получает заслуженную награду "Золото. Выбор редакции MegaObzor.com".
